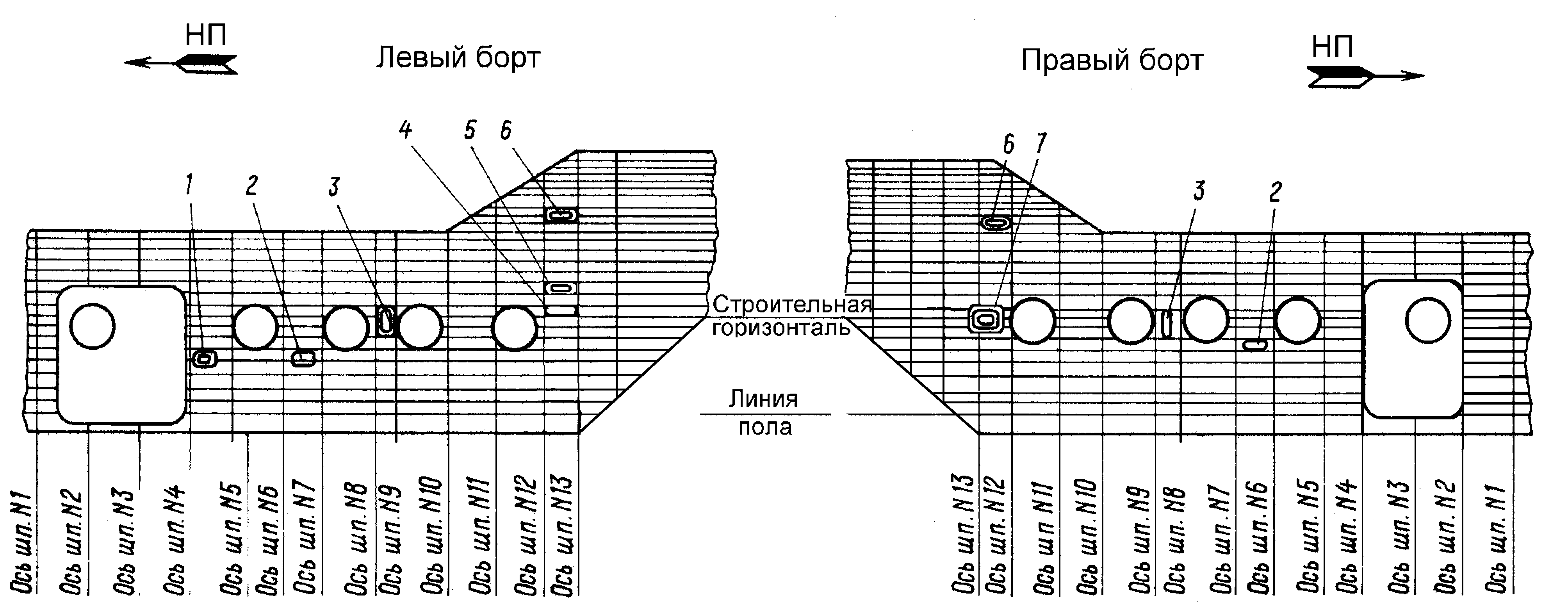

Схема люков



8АТ.0390.026 - Лючок под слив из дренажного бака

2 8МТ.0390.040.001 - Монтаж лючка для выхода жгутов

2 8МТ.0390.040.002 - Монтаж лючка для выхода жгутов

3 8АТ.0390.100.001 - Люк для заправки дополнительного бака

0 8АТ.0390.100.002 - Люк для заправки дополнительного бака

4 8МТ.0390.020 - Люк бортпанели пневмосистемы

5 8АТ.0390.530 - Крышка бортпанели зарядки гидросистемы

6 8.0390.040.001 - Люк для монтажа труб между шпангоутами № 12 и 13

0 8.0390.040.002 - Люк для монтажа труб между шпангоутами № 12 и 13

7 8АТ.0390.590 - Люк для слива топлива
