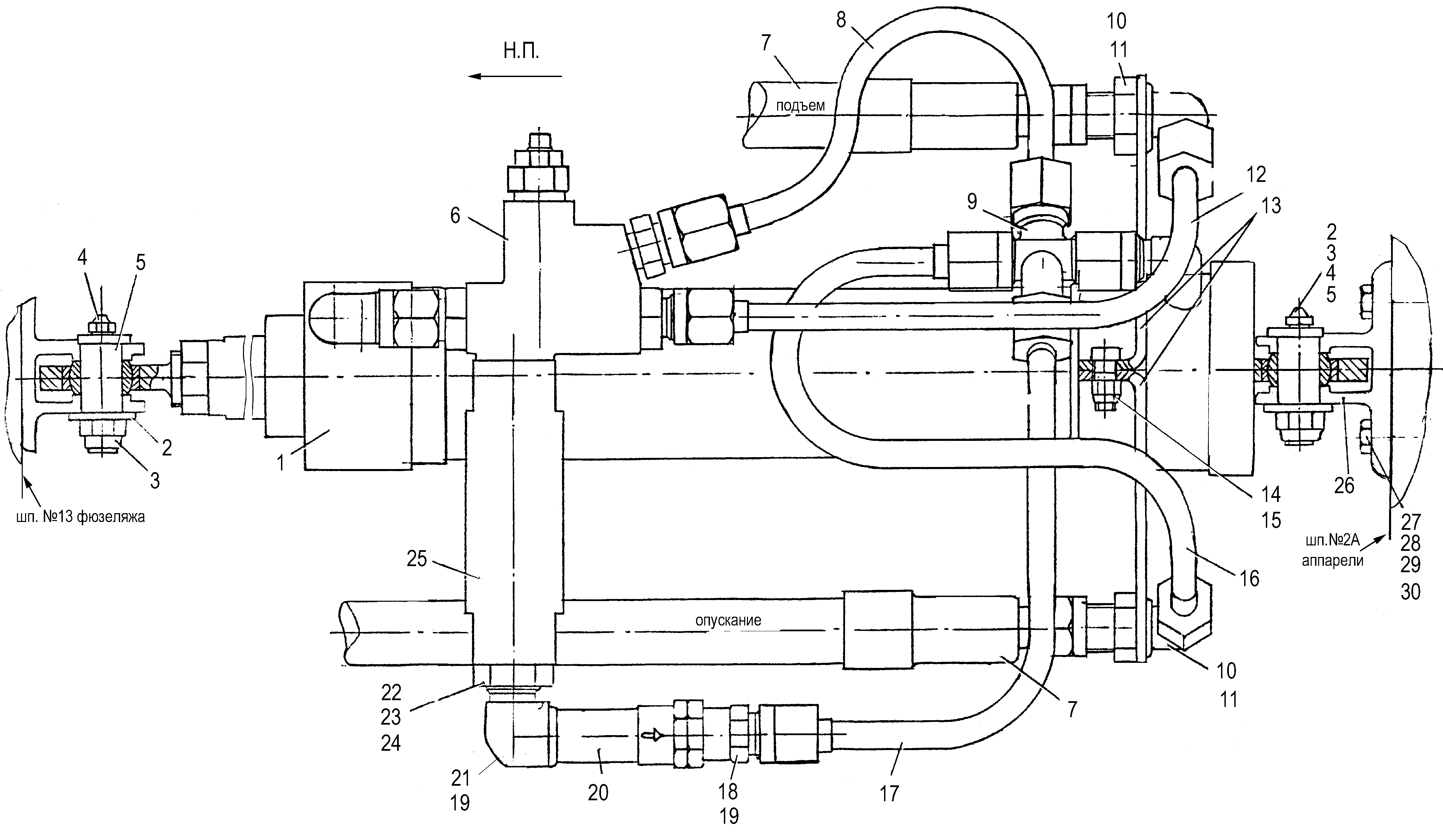

Установка гидроцилиндра



13 8МТВ5.5330.030.01 - Хомут

0 8МТВ5.5330.030.02 - Хомут

14 6-16КД-ОСТ1.31240-86 - Болт

16 8МТВ5.5330.000.005 - Трубопровод

17 8МТВ5.5330.000.003 - Трубопровод

1 Е7-5502-00 - Гидроцилиндр

18 2186А-175 - Кольцо

2 3402А-1,5-10-20КД - Шайба

19 4412А-6-4 - Переходник

3 3350А-10КД - Гайка

20 990-5-4 - Клапан обратный

1.1.Ц6ГОСТ19853-74 - Маслёнка

21 8МТВ5.5330.001 - Угольник

5 8МТВ5.5330.002 - Ось

22 2196А-16КД - Гайка

6 8МТВ5.5330.100 - Клапан обратный с дросселем

23 2186А-178 - Кольцо

7 1-6-2-480-ОСТ1.10853-72 - Рукав

24 2198А-6 - Шайба

8 8МТВ5.5330.000.009 - Трубопровод

27 8-20КД-ОСТ1.31241-86 - Болт

9 8МТВ5.5330.020 - Крестовина в сборе

28 8-22КД-ОСТ1.31241-86 - Болт

11 2710А-14х1 - Контргайка

29 8-КД-ОСТ1.33055-80 - Гайка

12 8МТВ5.5330.000.007 - Трубопровод

30 3402А-2-8-14КД - Шайба

26 8МТВ5.0730.002 - Кронштейн

10 2737А-6 - Угольник фланцевый

15 3373А-6КД - Гайка
