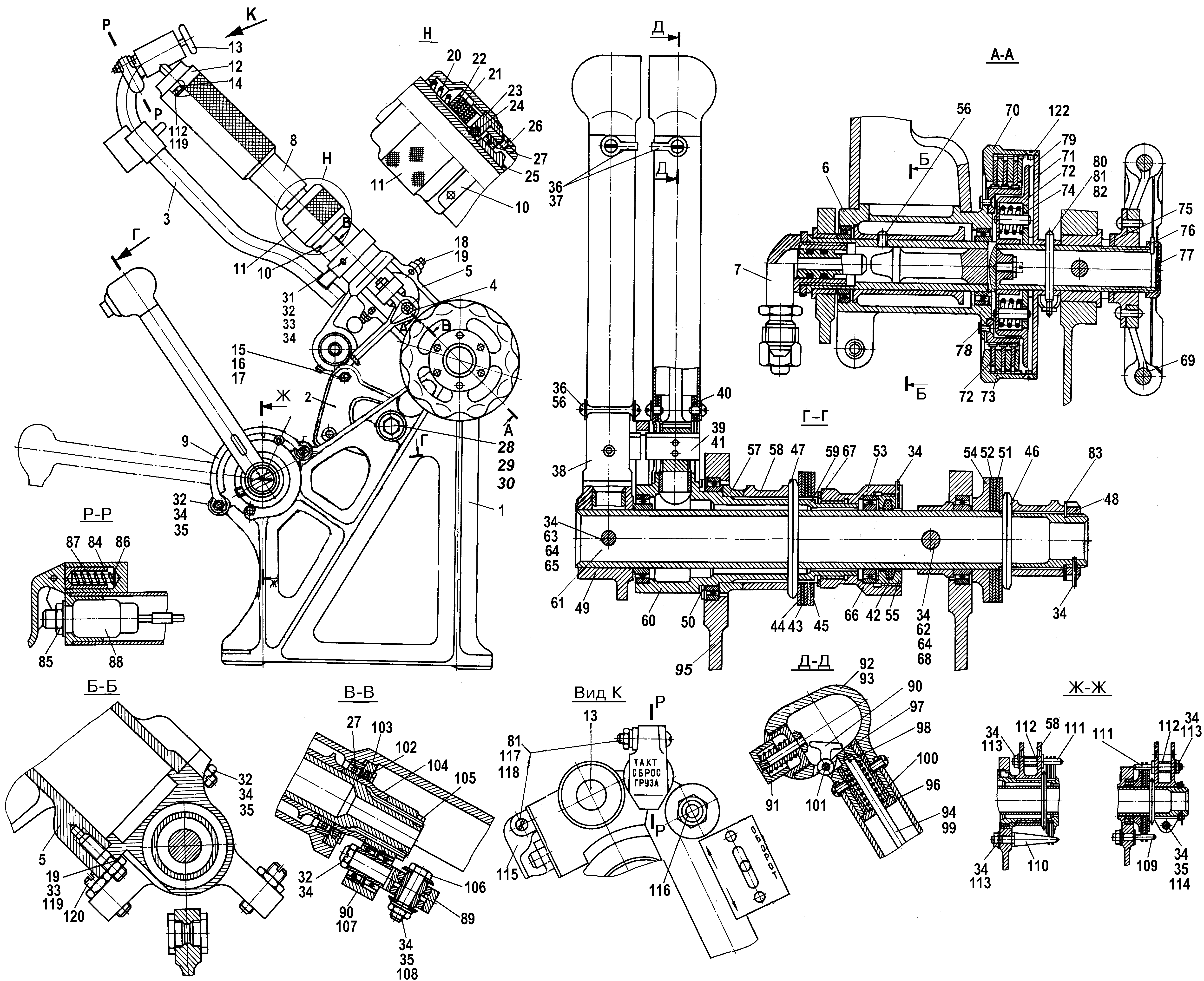

Ручка "Шаг-газ" (лев.)



109 В5901.049 Палец

110 8А.5901.004 Палец

111 8А.5901.172 Палец

112 6-8-13KД ОСТ 1.11116-73 Втулка

113 3402А-1-6-12KД Шайба

114 3016-6-20-3 Болт

115 В5901.301.002 Предохранитель

116 204К Кнопка

117 18.03.3050 Болт

118 3402А-0,5-3-6KД Шайба

120 М8-6Дх25-14 Н ГОСТ 1478-84 Винт

88 КНР Кнопка

104 В5901.024 Втулка

22 В5901.022 Диск фрикциона

39 В5901.054 Зуб

56 3166А-4-6 Винт

72 В5901.185 Диск

89 В5901.025 Ось кардана

105 В5901.027 Гайка

23 В5901.020 Уплотнительное кольцо

40 В5901.107 Втулка

57 8А.5901.003 Втулка

73 В5901.186 Диск

90 В5901.030 Рычаг

106 3027А-6-24-3KД Болт

24 В5901.018 Наконечник

42 В5901.017 Уплотнительное кольцо

58 8А.5901.005 Качалка

74 В5901.189 Диск

91 В5901.060 Кнопка

107 3166А-4-12 Винт

25 В5901.093 Втулка распорная

43 В5901.058 Диск фрикциона

59 8А.5901.138 Втулка

75 В5901.191 Упор

92 В5901.115.001 Головка

108 3335А-6 Гайка

26 3177А-3-6 Винт

44 В5901.059 Диск фрикциона

60 8А.5901.060 Рычаг в сборе

76 В5901.192 Кольцо стопорное

93 В5901.115.002 Головка

27 900904ЕТУ100/5 Шарикоподшипник

45 В5901. 064 Диск фрикциона

61 8А.5901.001 Ось

77 В5901.193 Крышка

78 В5901.237 Пружина

94 В5901.245 Шток в сборе

8А.5901.116 Сектор

28 3027А-9-122-3, 5KД Болт

46 В5901.066.003 Пружина

62 3033А-6-30 Болт конусный

79 В5901.220 Диск

95 В5901.048 Качалка

10 8А.5901.007 Пластина упорная

29 3341-8 Гайка

47 В5901. 066.005 Пружина

63 3033А-6-38 Болт

80 3033А-4-36 Болт конусный

96 В5901.072 Втулка

11 В5901.013 Пружинная гайка

30 2х20.0.026 ГОСТ 397-79 Шплинт

48 В5901.068 Гайка

64 3341А-5 Гайка

81 3320А-3 Гайка

97 В5901.073 Наконечник

12 В5901.305 Крышка

31 2-6-26KД ОСТ 1.31240-86 Болт

49 В5901.078 Ступица

65 1272С50-5-35 Шайба

82 1272С50-3-25 Шайба

98 В5901.098 Шпилька коническая

13 4КНР Кнопка

32 3341А-6 Гайка

50 В5901.079 Шайба

66 900805ЕТУ100/5 Шарикоподшипник

83 3402А-1-22-32KД Шайба

99 В5901.246 Шток

16 8А.5901.011 Болт

34 1,6х20.0.026 Шплинт

51 В5901. 086 Диск фрикциона

67 3402А-1-33-40KД Шайба

84 8А.5901.123 Втулка

100 1916А-0,8-7-24 Пружина

17 3463А-5 Шайба

35 3402А-1,5-6-10 Шайба

52 В5901. 087 Диск фрикциона

68 1272С50-5-30 Шайба

85 8А.5101.083 Втулка

101 213М53-3-16 Штифт

18 8А.5901.002 Винт

36 В5901.001 Винт

53 В5901.101 Корпус подшипника

69 В5901.225 Маховик в сборе

86 5А50-0,5-8 Шайба

102 В5901.035 Сальник

20 В5901.014 Пружина

37 В5901.108 Хомут контровочный

54 В5901.197 Диск фрикциона

70 В5901.183 Корпус

87 1916А-0,8-5-25 Пружина

103 В5901.023 Гайка

21 В5901.019 Диск фрикциона

38 8А.5901.040 Рычаг в сборе

55 В5901.102 Гайка

71 В5901.184 Фланец

8МТ.5901.310 Корпус

8А.5901.020 Тяга в сборе

5 8А.5901.025 Корпус

8А.5901.030 Корпус в сборе

8А.5901.070 Ось в сборе

В5901.015 Ручка гуммированная

184.5901.130 Ручка "Шаг-газ" (левая) (см. рис. 122, поз. 1)

8А.5901.150 Кронштейн

2 8А.5901.170 Качалка

15 3320А-5 Гайка

19 3320А-6 Гайка
