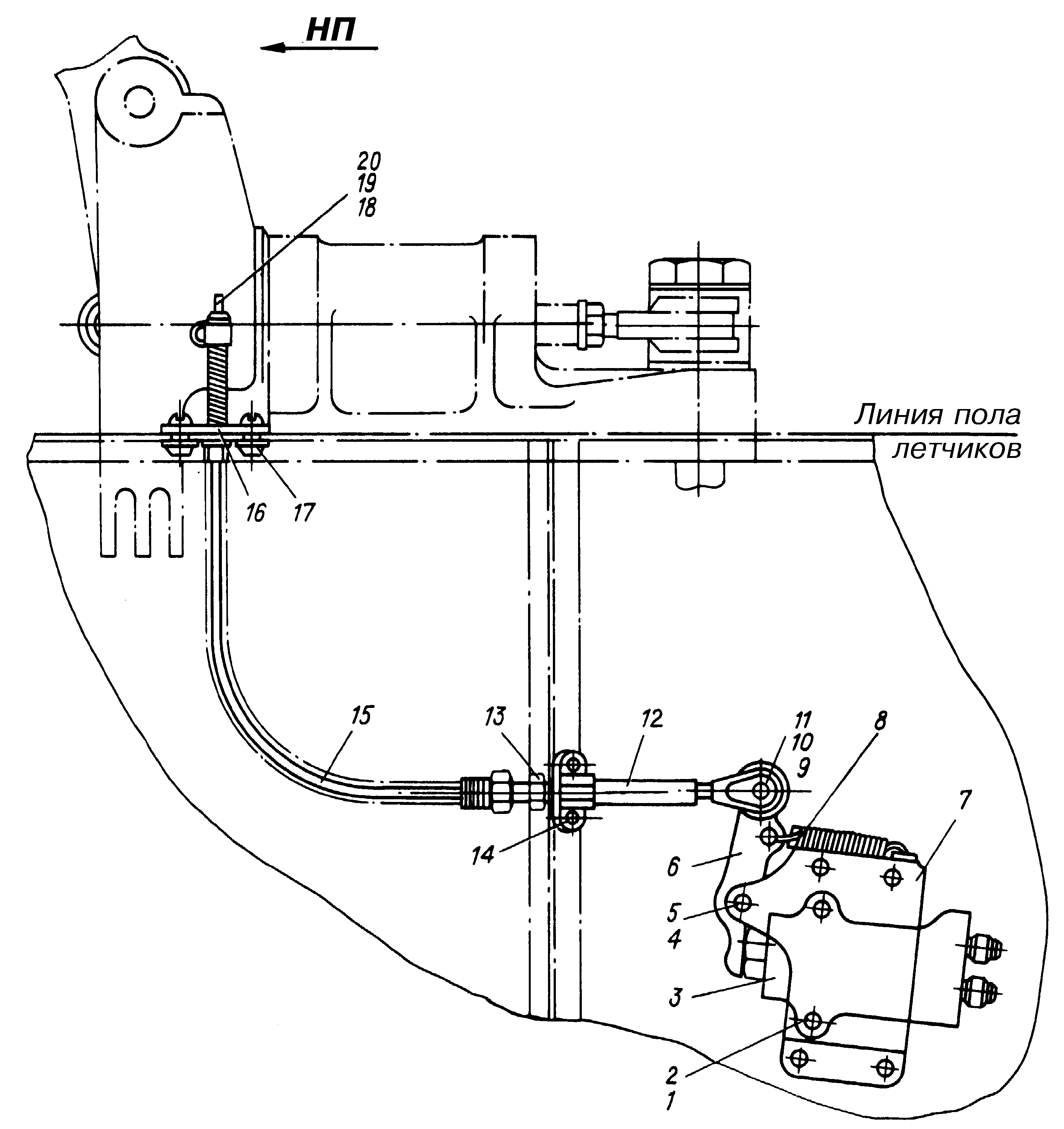

Монтаж клапана УП25/2



21 4КД-ОСТ1.11532-74 Шайба

140.5810.020 Кронштейн

8 1919А-2,5-15-50 Пружина

9 2-4-14-ОСТ1.11190-73 Валик

11 1,6х12.0.026ГОСТ397-79 Шплинт

12 8А.5610.020 Наконечник

13 3320А-6КД Гайка

14 8МТ.5600.010 Упор

15 8АТ.5600.000.005 Трос в сборе с боуденом и наконечниками

16 8А.5610.015 Пластина

17 3170А-4-18КД Винт

18 8.5610.002 Хомут

19 3166А-4-16КД Винт

20 3320А-4КД Гайка

4 3001А-5-38-182АТ-1КД Болт

5 В.5610.004 Втулка

6 В.5610.020 Рычаг

1 3001А-5-56-182АТ-1КД Болт

3 УП25/2 Клапан

8МТ.5600.110 Монтаж клапана УП25/2

2 3402А-1,5-5-10КД Шайба
