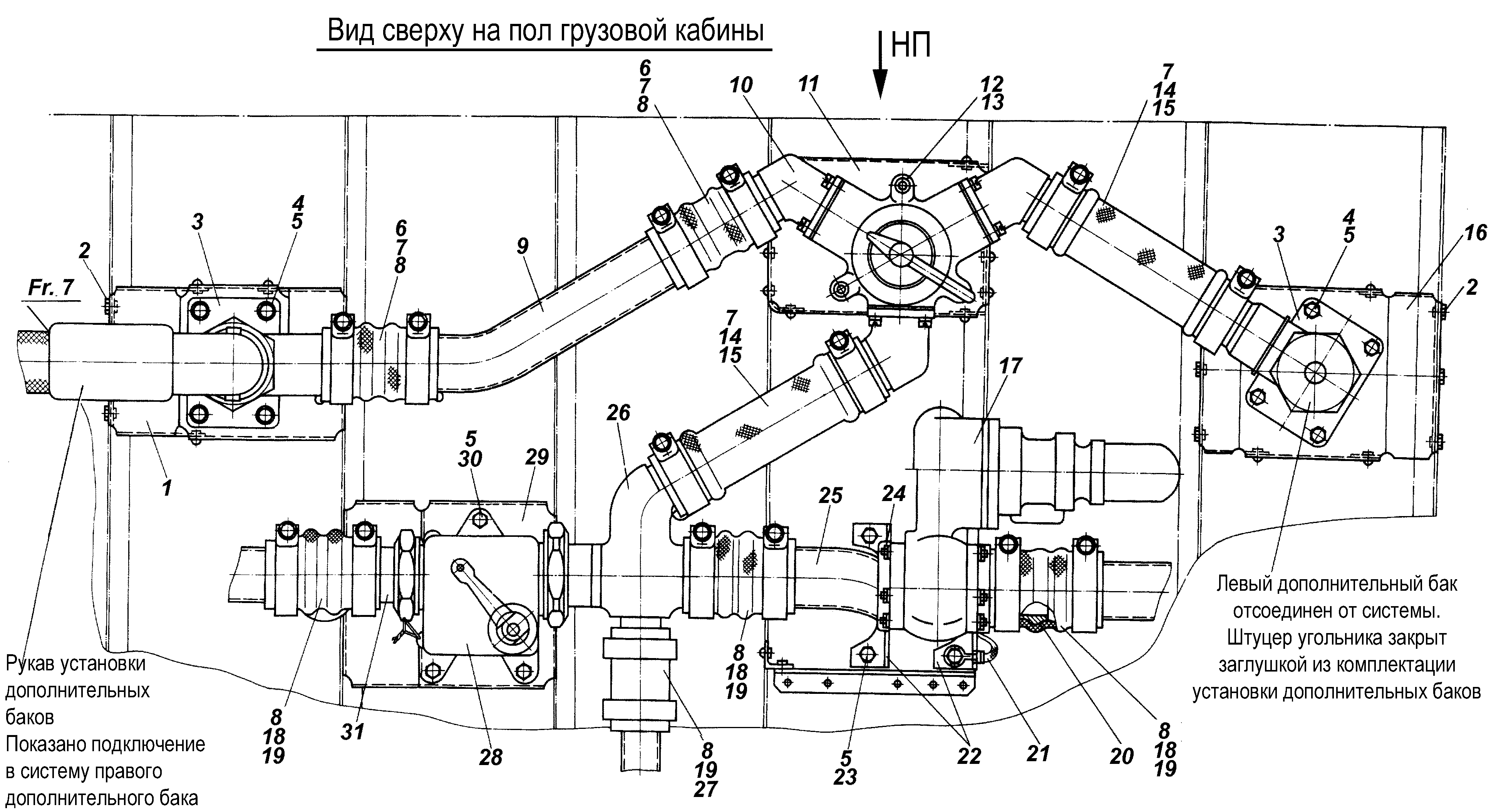

Узел кранов



22 8МТ.6100.000.016 Кронштейн

26 8АТ.6100.980 Переходник-крестовина

27 8МТ.6100.000.91 Рукав

28 633630 Кран перекрывной*

29 8АТ.6100.970 Кронштейн

30 3001А-5-16КД Болт

31 В.6100.154 Штуцер

21 1-12-100-ОСТ1.11303-73 Перемычка

23 3151А-5-14КД Болт

25 8МТ.6100.110 Патрубок

1 8АТ.6100.943 Кронштейн

3 8АТ. 6100.235 Угольник

4 3050А-5-18КД Болт

6 8МТ. 6100.000.079 Рукав

8 3763А-125 Перемычка металлизации

9 8АТ.6100.000.071 Трубопровод

10 637700 Кран перепускной*

11 8АТ.6100.944 Кронштейн

12 3001-5-62КД Болт

14 8АТ.6100.000.087 Рукав

16 8АТ.6100.945 Кронштейн

18 8МТ.6100.000.077 Рукав

20 8МТ.6100.014 Штуцер

13 3401А-1-5-12 Шайба

17 768600МА Кран*

24 3401А-0,5-5-10 Шайба

7 8АТ.6100.035 Хомут

2 3151А-5-12КД Винт

15 3763А-210 Перемычка металлизации

19 8АТ.6100.038 Хомут
